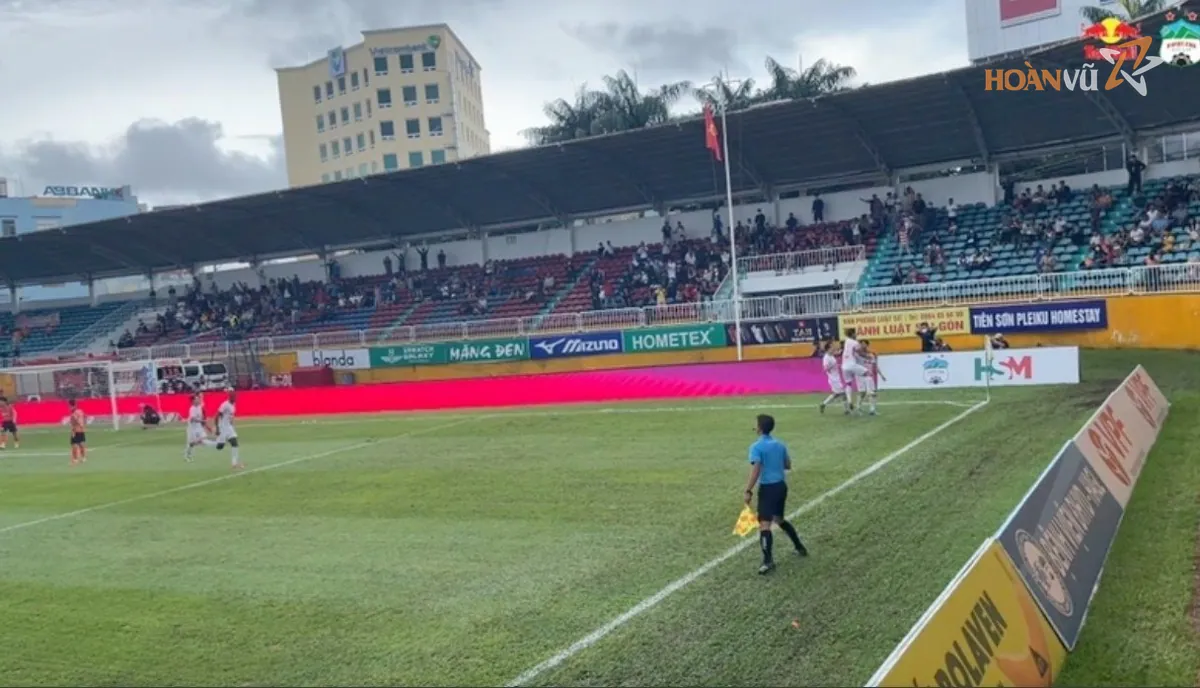

Trước mỗi trận, giám sát trận đấu đi một vòng đường biên và nhìn vào khoảng trống giữa dải LED và vạch vôi. Khoảng trống đó quyết định dải bảng được giữ nguyên hay phải kéo lùi trước giờ bóng lăn. Với câu lạc bộ và nhãn hàng, dải LED biên đặt sai không chỉ là chuyện giấy tờ. Cầu thủ chạy đà sát đường biên, một cú trượt vào mép bảng là rủi ro có thật.
Luật quy định khoảng cách bao nhiêu
Luật 1 của IFAB, mục 1.12, cấm quảng cáo trên mặt sân, trong vùng lưới khung thành bao quanh, trong khu kỹ thuật, khu xem lại video của trọng tài, và trên mặt đất trong phạm vi 1 m tính từ các đường ranh giới sân, suốt thời gian hai đội có mặt trên sân. Luật cũng cấm gắn quảng cáo hay thiết bị lên khung thành, lưới và cột cờ góc.
Phần hỏi đáp Luật 1 của Liên đoàn Bóng đá Việt Nam chốt luôn câu hay gặp nhất, rằng mức 1 m có bắt buộc với bảng ở biên ngang hay không. Có, mọi biển quảng cáo đều phải cách đường ranh giới của sân ít nhất 1 m.
| Hạng mục | Yêu cầu tối thiểu | Căn cứ |
|---|---|---|
| Quảng cáo trên mặt sân, tính từ đường ranh giới | 1 m | Luật 1.12 IFAB |
| Bảng dựng đứng so với đường biên dọc và lưới khung thành | 1 m | Luật 1.12 IFAB |
| Bảng dựng đứng so với đường biên ngang | bằng độ sâu lưới | Luật 1.12 IFAB |
| Biển ở biên ngang | 1 m từ đường ranh giới | Hỏi đáp Luật 1, VFF |
Sơ đồ và số lượng bảng: phần câu lạc bộ phải chuẩn bị
Việc đặt bảng không tuỳ ý. Điều lệ Cúp Quốc gia 2023 quy định số bảng chính thức gồm 2 bảng tên giải và 40 bảng của câu lạc bộ chủ nhà, chia theo khán đài, kê sát nhau theo đúng sơ đồ.
Trách nhiệm cũng rõ. Câu lạc bộ chịu chi phí, sản xuất, lắp đặt, sử dụng và bảo quản hạng mục quảng cáo theo kích thước, mẫu, số lượng và sơ đồ do công ty VPF quy định, thay bảng trước giai đoạn 2 và thay mới bảng bẩn, phai màu, rách hỏng giữa mùa. VPF cung cấp sơ đồ, kích thước, mẫu logo nhà tài trợ và hồ sơ xin cấp phép, bảng quảng cáo điện tử phải theo hướng dẫn của VPF. Nghĩa là sơ đồ và cấp phép xong trước, rồi mới bàn tới độ sáng.
Cabinet LED biên được làm gì để giảm va chạm

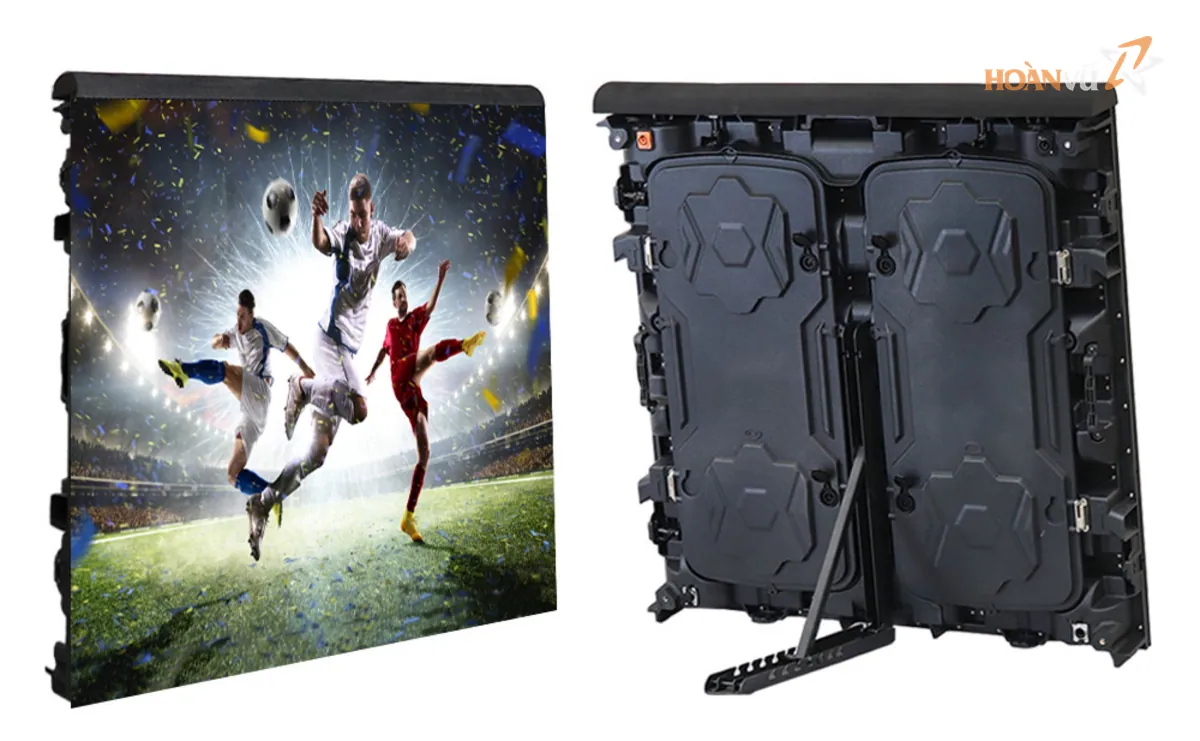

Dải LED biên nằm ở nơi cầu thủ có thể lao tới với tốc độ cao, nên phần cứng khác màn hình LED thường. Tài liệu dòng cabinet Peri Pro của nhà sản xuất YUCHIP nêu cabinet 1600 x 900 mm, dày 98 mm, 45 kg mỗi tấm, IP65 cả hai mặt, độ sáng 6.500 đến 7.000 cd/m2, tần số làm tươi 3.840 Hz, kèm mặt nạ mềm phía trước, đệm nóc tháo rời được, chân chống điều chỉnh 6 mức góc. Tài liệu nhà sản xuất Linsn cũng mô tả lớp cao su mềm trên mặt cabinet và từng module, vỏ IP65, chân sau điều chỉnh 0 đến 90 độ.
Ba chi tiết đó quyết định nhiều hơn vẻ ngoài. Mặt trước mềm đổi một phần lực va chạm thành biến dạng của lớp cao su thay vì dồn vào người. Đệm nóc che mép trên, nơi dễ gây chấn thương nhất khi cầu thủ trượt tới. Chân chống điều chỉnh góc dựng bảng hơi ngả ra ngoài, giúp camera thấy rõ mặt bảng và biến cú va thành cú đẩy ra.
Những khu vực dễ đặt sai
- Khu kỹ thuật và ghế dự bị: Luật 1 cấm quảng cáo trên mặt sân ở khu kỹ thuật, dải bảng qua đây phải dừng đúng chỗ, chừa lối cho ban huấn luyện và bộ phận y tế.
- Phía sau khung thành: khoảng cách tính theo độ sâu lưới, không theo cảm giác.

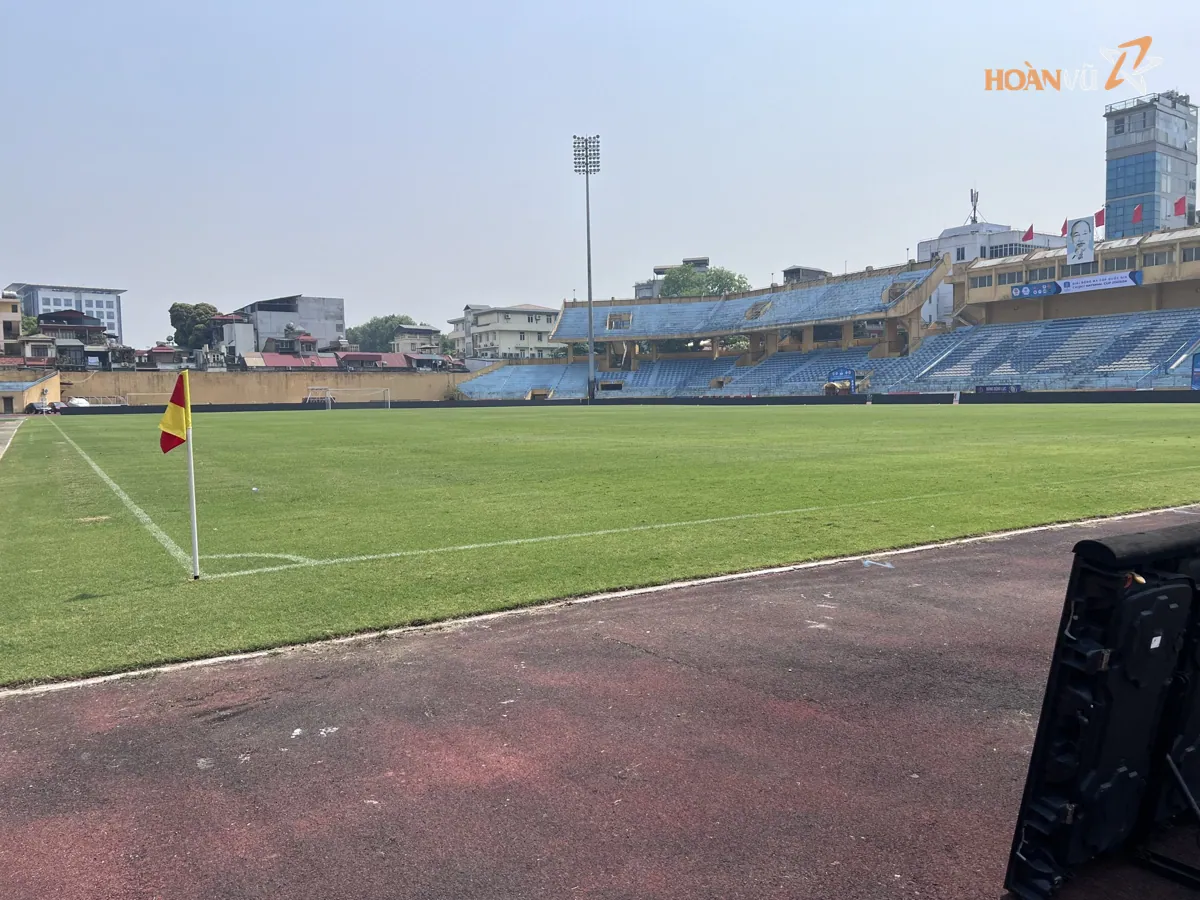

- Góc sân: cột cờ góc cao ít nhất 1,5 m, cung phạt góc bán kính 1 m, không gắn gì lên cột cờ, đoạn bảng ở góc phải chừa chỗ cho quả phạt góc.
- Sân không có đường chạy: có piste thì đủ chỗ kê bảng và tủ nguồn, không có piste thì khoảng trống tới khán đài rất hẹp, phải đo trước khi chốt sơ đồ.
Đi dây, cố định và nghiệm thu trước trận
Mặt sau dải bảng có bộ nguồn, dây nguồn, dây tín hiệu và đầu nối. Tài liệu nhà sản xuất nêu đầu nối chống nước, khoá nhanh, dự phòng kép cho cả nguồn lẫn tín hiệu. Phần thi công trên sân quan trọng không kém: dây đi dọc chân bảng, bó gọn, không vắt ngang lối cầu thủ ra sân hay đường cáng y tế, tủ nguồn di động để ngoài vùng người chạy.
Hoàn Vũ làm nghề quảng cáo từ năm 2001, thành lập công ty cổ phần năm 2010, hiện vận hành LED biên tại 4 sân Hàng Đẫy, Lạch Tray, Bình Phước, Pleiku, đồng hành 6 câu lạc bộ với khoảng 84 trận mỗi mùa. Mỗi trận có ê kíp kỹ thuật trực tiếp vận hành, sau trận có biên bản nghiệm thu kèm ảnh, video để câu lạc bộ và nhà tài trợ đối chiếu. Phần chuẩn IP và cấp điện nằm ở bài LED biên sân vận động: chuẩn IP, cấp điện và chống sét.
Việc cần kiểm tra trước và trong trận
Sáu việc nên làm thành nếp:
- Đo lại khoảng cách mép bảng tới vạch vôi ở hai biên, đối chiếu sơ đồ ban tổ chức.
- Kiểm tra từng chân chống đã khoá, góc ngả đều trên cả dải.
- Rà mặt nạ mềm và đệm nóc, thay ngay tấm bong hoặc nứt.
- Thử tải điện, chạy màn kiểm tra màu theo từng cabinet.
- Dọn dây, cố định đoạn qua lối ra sân và lối cáng y tế.
- Cử người theo dõi dải bảng trong trận, xử lý cabinet bị xê dịch.
Câu hỏi thường gặp
Bảng LED biên phải cách đường biên bao nhiêu?
Luật 1.12 của IFAB yêu cầu tối thiểu 1 m tính từ đường ranh giới sân, bảng dựng đứng cách đường biên dọc và lưới khung thành 1 m, cách đường biên ngang bằng độ sâu lưới.
Mặt nạ mềm có làm giảm chất lượng hình không?
Mặt nạ mềm là lớp che trước module, giảm chấn và chắn sáng chéo. Thông số hình do module và bộ xử lý quyết định, nên cabinet LED biên vẫn đạt độ sáng và tần số làm tươi ở mức cho truyền hình.
Câu lạc bộ hay nhà tài trợ chịu trách nhiệm lắp bảng?
Theo điều lệ giải, câu lạc bộ chịu chi phí, sản xuất, lắp đặt, sử dụng và bảo quản hạng mục quảng cáo theo sơ đồ và kích thước VPF quy định, kể cả thay bảng hỏng.
Kết luận
An toàn của dải LED biên nằm ở ba lớp cộng lại: khoảng cách đúng luật, cabinet mặt mềm với chân chống chắc, và ê kíp kiểm tra trước mỗi trận. Câu lạc bộ hoặc nhãn hàng chuẩn bị dải LED biên cho mùa giải có thể xem giải pháp LED sân vận động rồi để lại thông tin. Hotline 0964 73 74 73.
Hoàn Vũ tư vấn cấu hình, lắp đặt và vận hành từng trận, có mô hình hợp tác đầu tư.
