Bảng LED biên nhìn bằng mắt thường rất ổn. Lên sóng truyền hình lại thành chuyện khác: mặt bảng chạy sọc ngang, chữ nhòe, màu lệch hoặc trắng lóa thành một vệt. Nhãn hàng trả tiền cho hình ảnh xuất hiện trên sóng, nên mỗi phút bảng hiển thị sai là tiền thật trôi đi. Phần lớn nguyên nhân nằm ở hai thông số ít được hỏi tới khi chốt thiết bị: tần số quét và độ sáng.
Bài này nói về LED sân vận động dưới góc nhìn ống kính truyền hình, dành cho CLB và nhãn hàng.
Camera nhìn bảng LED khác mắt người
Đèn LED không sáng liên tục. Nó bật tắt rất nhanh theo chu kỳ điều khiển, mắt người gộp các chu kỳ đó lại thành ánh sáng đều. Tài liệu kỹ thuật ghi mắt người gần như không còn nhận ra nhấp nháy khi tần số vượt khoảng 960Hz.
Camera thì khác. Mỗi khung hình chỉ lấy một lát thời gian rất ngắn theo tốc độ màn trập. Nếu lát đó rơi vào đoạn LED đang tắt, khung hình ghi lại một dải tối, chạy liên tục thành sọc ngang trôi trên mặt bảng.
Sóng thể thao hay dùng màn trập nhanh để bắt dính pha chạy. Màn trập càng nhanh, lát thời gian càng mỏng, bảng càng dễ lộ nhấp nháy. Quy tắc trong tài liệu nhà sản xuất: tần số quét nên đạt từ hai lần tốc độ màn trập trở lên.
Tần số quét: 1920Hz hay 3840Hz
Đây là chỗ hay bị cắt để hạ chi phí. Hai mốc phổ biến trên thị trường là 1920Hz và 3840Hz.
| Mục đích dùng | Tần số quét | Ghi chú |
|---|---|---|
| Biển chữ, bảng tin đơn giản | khoảng 960Hz | Không phù hợp khi có camera |
| Quảng cáo trong nhà, sảnh, hội nghị | 1920Hz | Đủ cho mắt người, vẫn có thể lộ nhấp nháy với máy tốt |
| Sân vận động có truyền hình, studio, sân khấu thuê | từ 3840Hz | Mức khuyến nghị cho nội dung bị quay |
Tài liệu của nhà sản xuất hệ thống điều khiển ghi mức khuyến nghị cho màn hình sân vận động là từ 3840Hz trở lên, và dòng cabinet LED biên chuyên dụng cũng công bố tần số quét từ 3840Hz. Trang kỹ thuật trong nước xếp 3840Hz vào nhóm dành cho quay phim, truyền hình trực tiếp và sự kiện thể thao.
Một điểm dễ nhầm: tần số quét không phải tốc độ khung hình. Nội dung 24 hoặc 25 khung mỗi giây vẫn chạy trên bảng quét 3840Hz, nghĩa là mỗi khung hình được vẽ lại hàng trăm lần.
Tần số quét cũng không nằm ở một bộ phận duy nhất. Nó bị giới hạn bởi chip điều khiển trên module, bởi card nhận và card phát. Tài liệu kỹ thuật phân nhóm: chip phổ thông đạt khoảng 960Hz, chip hai chốt đạt 1920Hz, chip PWM cao cấp đạt từ 3840Hz. Hỏi riêng một con số mà không hỏi cả chuỗi điều khiển thì con số đó không bảo đảm điều gì.
Độ sáng: ban ngày và ban đêm là hai bài toán khác nhau

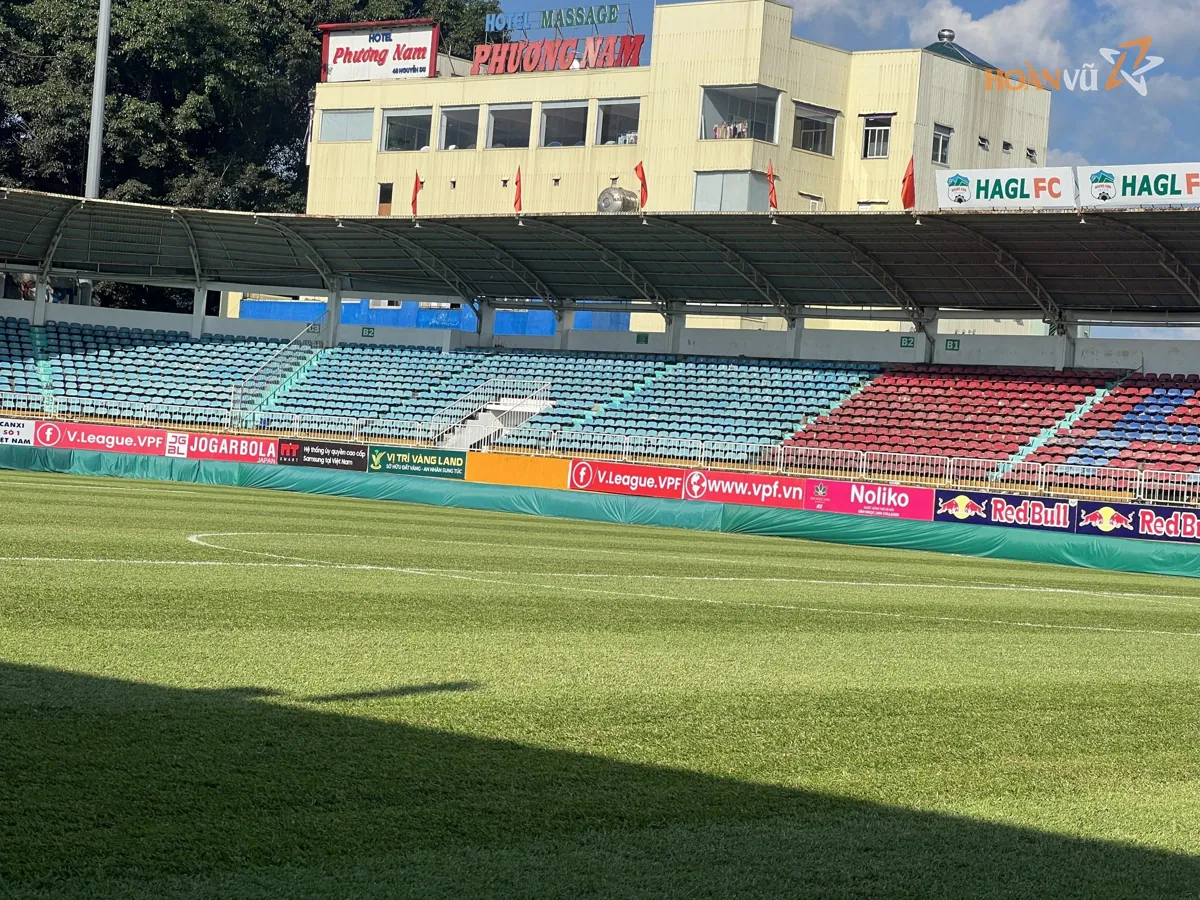

Ban ngày, bảng phải thắng được nắng. Tài liệu kỹ thuật cho LED ngoài trời đặt mốc từ 5.000 nits. Dòng cabinet LED biên sân vận động công bố độ sáng trong khoảng 5.500 đến 6.000 cd/m² tùy khoảng cách điểm ảnh, kèm chuẩn kín nước IP65 mặt trước và IP54 mặt sau.

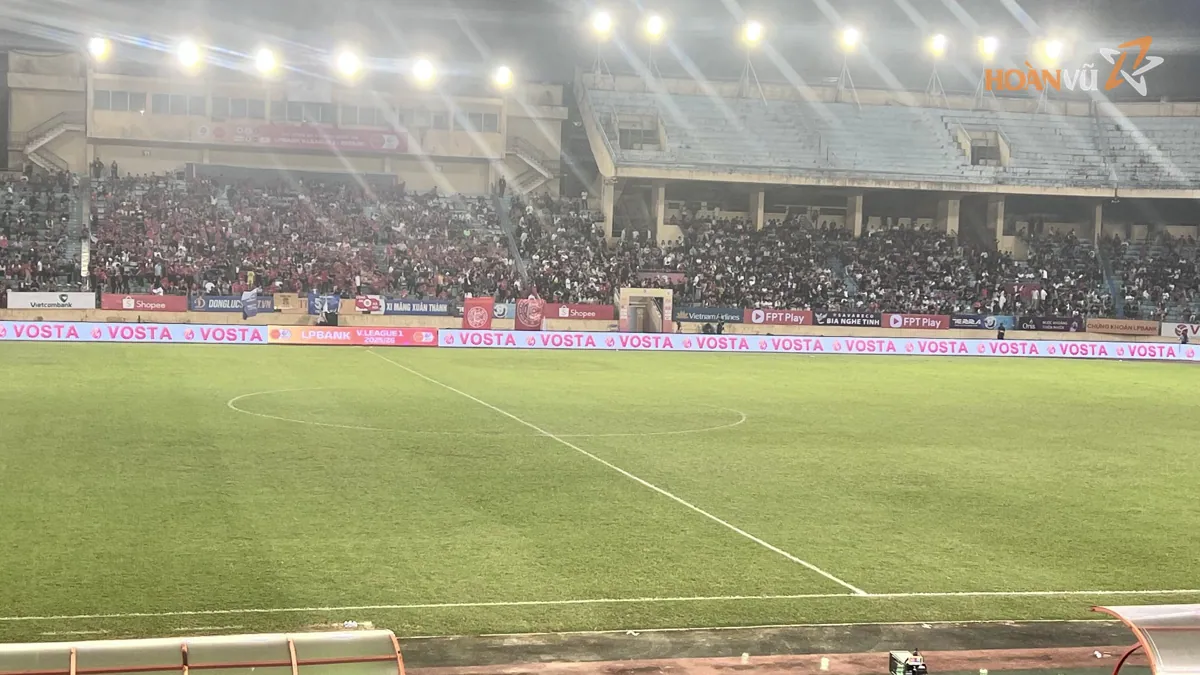

Ban đêm thì ngược lại. Giữ nguyên mức sáng ban ngày dưới đèn sân là cách nhanh nhất để camera cháy sáng: chữ trắng bị bệt, logo mất nét viền, màu đỏ chuyển cam. Bảng phải hạ sáng theo giờ đá mà vẫn còn chi tiết trong vùng tối. Chỗ này dải xám mới có giá trị, dòng cabinet nêu trên công bố 14 bit.
Khoảng cách điểm ảnh ngoài trời thường nằm ở P8 đến P10. Tài liệu nhà sản xuất ghi từ khoảng 15 m trở lên, người xem khó phân biệt P8 với P6. Với LED biên, tiền nên dồn vào tần số quét, độ sáng và cân màu.
Cân màu và chạy thử trước từng trận
Thông số mua về chỉ là điểm bắt đầu. Dải LED biên ghép từ hàng trăm module, mỗi lô lệch màu một chút. Không cân màu theo từng cabinet thì bảng lên sóng thành từng khúc sáng tối khác nhau, rõ nhất ở những cú quay ngang dọc đường biên.
Việc lặp lại trước mỗi trận: kiểm tra nguồn và dây tín hiệu dọc đường piste, chạy màn kiểm tra màu từng cabinet, đặt mức sáng theo trời và giờ đá, chạy thử đúng playlist của nhà tài trợ, rồi trực phòng điều khiển theo trận.
Hoàn Vũ làm nghề quảng cáo từ năm 2001 và thành lập công ty cổ phần năm 2010. Hiện đơn vị vận hành LED biên tại bốn sân Hàng Đẫy, Lạch Tray, Bình Phước và Pleiku, đồng hành cùng sáu câu lạc bộ với khoảng 84 trận mỗi mùa. Mỗi trận có ê kíp kỹ thuật trực tiếp vận hành, sau trận có biên bản nghiệm thu kèm ảnh và video để nhãn hàng đối chiếu đúng nội dung đã phát. Cách làm này cũng được mô tả trong bài LED biên sân vận động: cách vận hành và nhãn hàng nhận được gì.
Hỏi gì trước khi chốt thiết bị
- Tần số quét thực tế của cả chuỗi: chip driver, card nhận, card phát.
- Độ sáng công bố và cách hạ sáng theo giờ thi đấu.
- Dải xám bao nhiêu bit, giữ được chi tiết khi hạ sáng tới mức nào.
- Chuẩn kín nước mặt trước và mặt sau, vì LED biên nằm ngoài trời cả mùa.
- Mặt bảng có lớp đệm mềm và bo góc cho tình huống cầu thủ va vào.
- Ai cân màu, cân vào thời điểm nào, có biên bản sau trận hay không.
Câu hỏi thường gặp
Tần số quét bao nhiêu là đủ cho sân có truyền hình?
Tài liệu nhà sản xuất khuyến nghị từ 3840Hz trở lên cho màn hình sân vận động. Mức 1920Hz đủ cho mắt người nhưng vẫn có thể lộ nhấp nháy khi camera dùng màn trập nhanh.
Vì sao bảng LED lên sóng bị sọc ngang?
Vì màn trập camera chỉ lấy một lát thời gian rất ngắn, rơi vào lúc LED đang tắt trong chu kỳ quét. Tăng tần số quét của cả chuỗi điều khiển là cách xử lý gốc, không phải tăng độ sáng.
Ban đêm có cần giảm độ sáng bảng LED không?
Có. Giữ mức sáng ban ngày dưới đèn sân sẽ làm camera cháy sáng, chữ và logo mất nét. Mức sáng nên đặt theo trời và giờ đá, kèm dải xám đủ rộng để hạ sáng mà không mất chi tiết.
Kết luận
Với LED biên, hai thông số quyết định hình ảnh trên sóng là tần số quét và độ sáng có điều chỉnh được, cộng thêm việc cân màu và chạy thử trước từng trận. Hoàn Vũ nhận khảo sát sân, thi công và vận hành theo trận, xem thêm giải pháp LED sân vận động hoặc để lại thông tin để ê kíp gọi lại. Hotline 0964 73 74 73.
